Linearne jedinice

Linearne jedinice su uređaji koji mogu premještati dio, proizvod ili stroj u bilo kojem smjeru X-Y-Z. Svojom konstrukcijom su zaštićene od prašine, a neke izvedbe i od vode. Mogu biti aktivne s pogonom ili pasivne bez pogona.

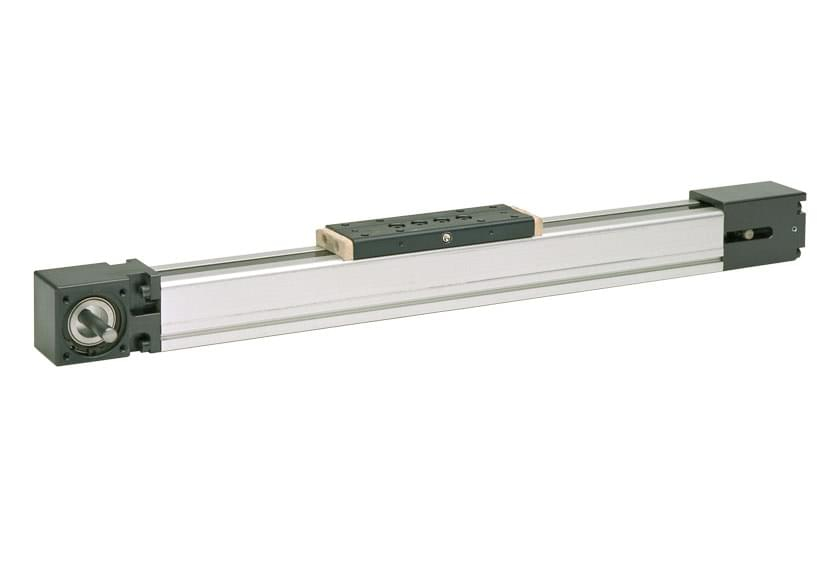

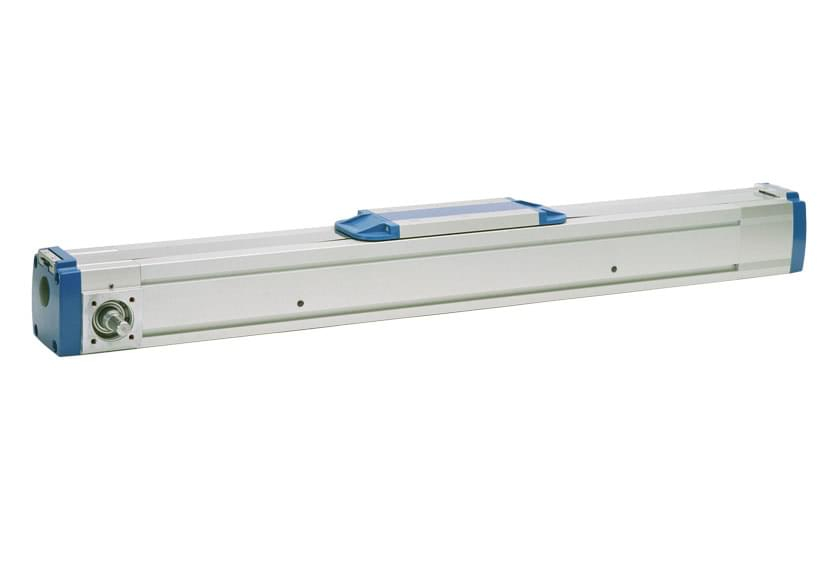

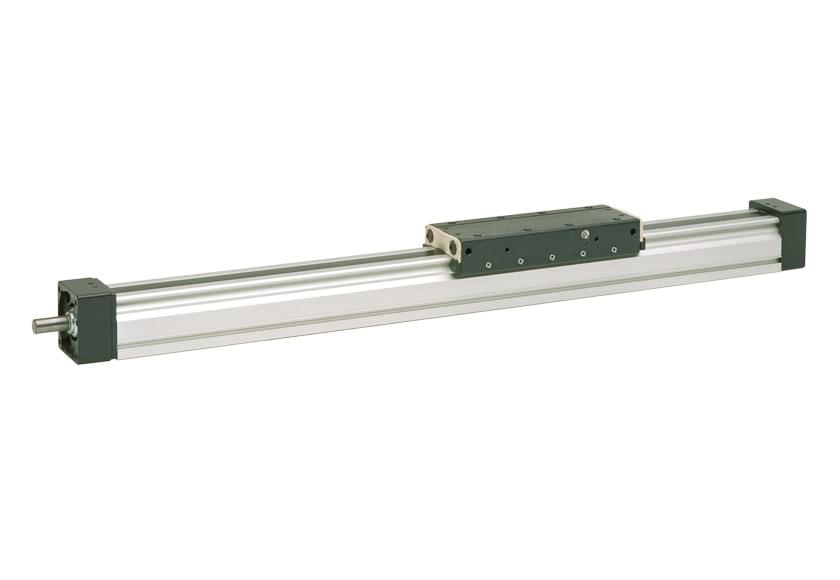

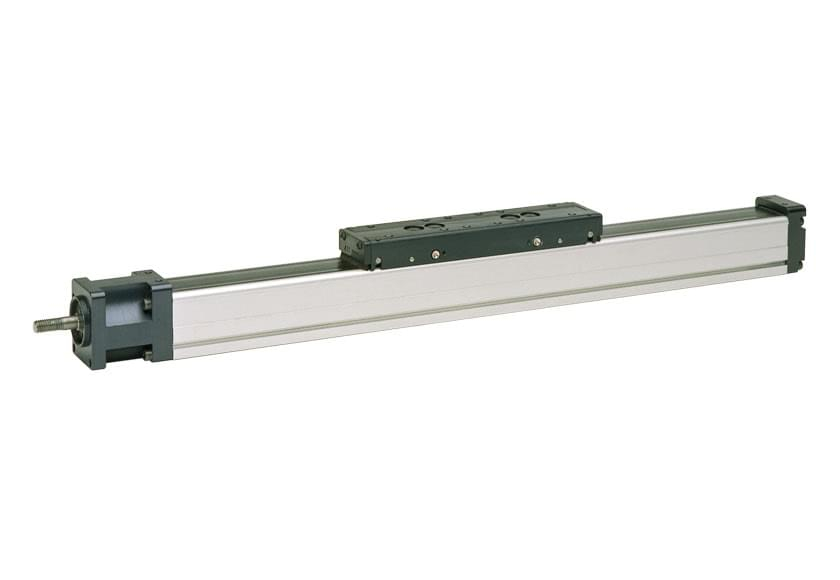

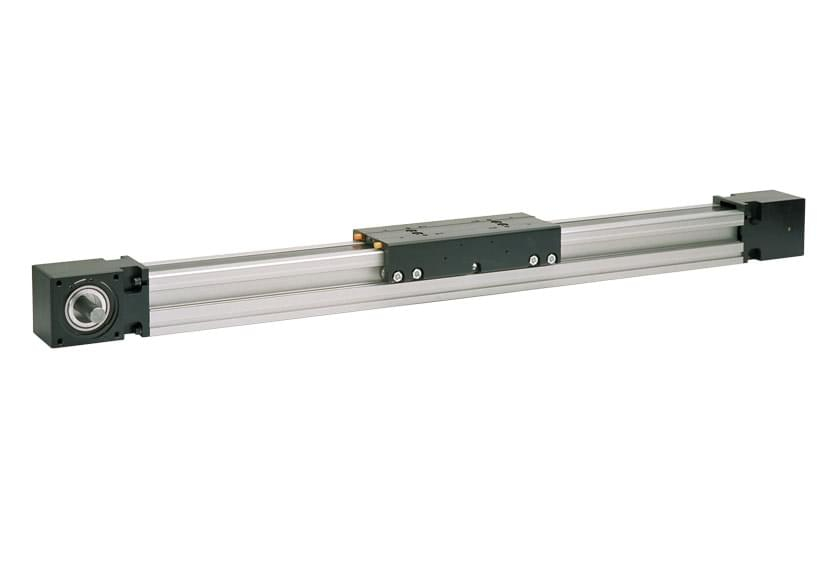

Mogu biti pogonjene remenom ili kugličnim vretenom, uz kuglično vođenje (unutarnje), valjno vođenje (vanjsko), te prizmično vođenje (unutarnje). U slučaju povećanog opterećenja, mogu imati dvostruka ili produžena kolica.

Parametri remenskog pogona

• Maksimalni hod: do 12.000 mm
• Linearna brzina: do 10 m/s
• Ubrzanje: do 40 m/s2
• Preciznost: do 0,05 mm

Parametri pogona kugličnim vretenom

• Maksimalni hod: do 11.000 mm
• Linearna brzina: do 2,5 m/s
• Ubrzanje: do 20 m/s2
• Preciznost: do 0,01 mm
